Rückmeldemodule in TrainController konfigurieren
Rückmeldemodule (oder auch Rückmeldedecoder) von YaMoRC können in TrainController als Allgemeiner Melder eingebunden werden. Dafür ist die korrekte Adressierung sehr wichtig!
Wie die Adressen des jeweiligen Rückmeldemoduls konfiguriert werden können, wird im folgenden Artikel erklärt:
Adressen der einzelnen Rückmelder auslesen – Beispiel Rückmelder 1
Ein Allgemeiner Melder verfügt in TrainController in diesem Beispiel über 16 Eingänge, genauso wie ein YD6016-Rückmeldemodul von YaMoRC.

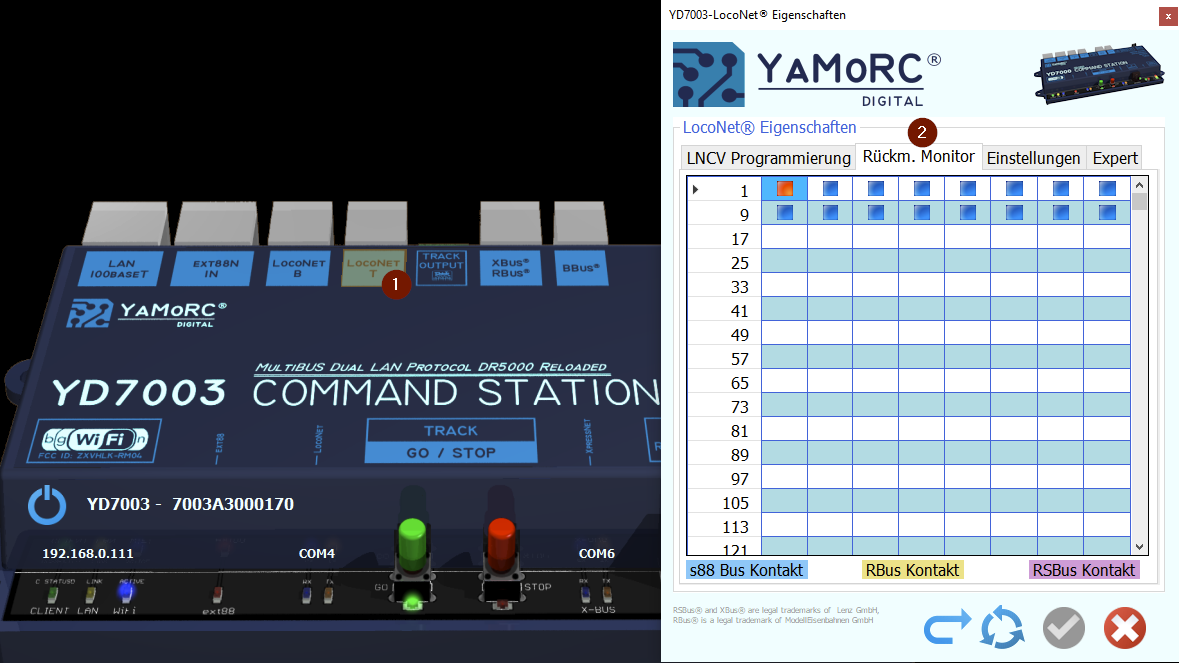

Im folgenden Beispiel wurde der Rückm. Monitor der YaMoRC-Zentrale über den Menüpunkt LocoNet T (1) => Rück.-Monitor (2) geöffnet und eine Lok auf ein Gleis gestellt, das an einen Rückmelder mit der Adresse 1 und dem Eingang 1 angeschlossen ist.
Melder in TrainController eintragen - Einfache Adresse

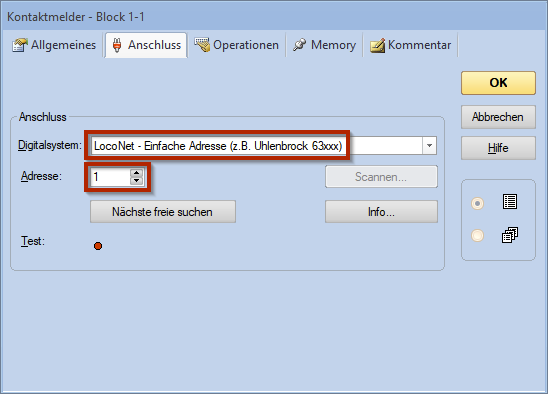

Um den Melder mit dem Digitalsystem LocoNet - Einfache Adresse (z. B. uhlenbrock 63xx) korrekt in TrainController zu konfigurieren, muss der Melder im Block mit der Adresse 1 und Eingang 1 als Einfache Adresse konfiguriert werden:
Adressen der einzelnen Rückmelder auslesen – Beispiel Rückmelder 51

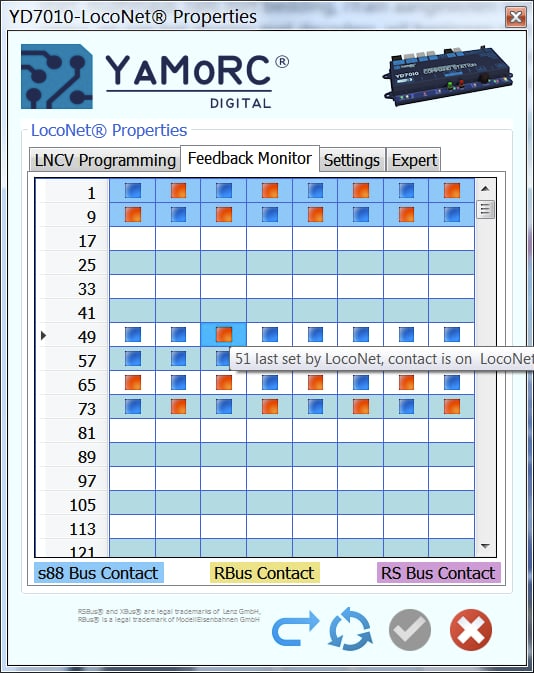

Als weiteres Beispiel soll jetzt laut Übersicht des Rückm. Monitors der Rückmelder 51 in TrainController eingefügt werden:
Berechnung der Adressen für TrainController
Es ist keine umständliche Umrechnung nötig. Melder 51 entspricht somit auch der Adresse 51.
| Rückmelde-Adresse |
Adresse in TrainController |
| 1 |
1 |
| 2 |
2 |
| 3 |
3 |
| … |
… |
| 16 |
16 |
| 17 |
17 |
| 18 |
18 |
| 19 |
19 |
| … |
… |
| 32 |
32 |
| 33 |
33 |
| 34 |
34 |
| 35 |
35 |
| … |
… |
| 48 |
48 |
| 49 |
49 |
| 50 |
50 |
| 51 |
51 |
| … |
… |
| 64 |
64 |

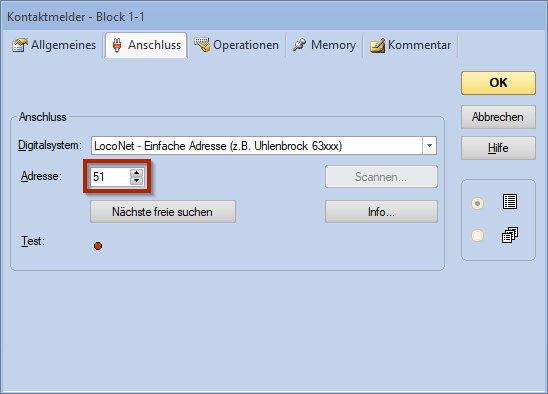

Somit hat der Rückmelder 51 auch die Adresse 51 und sollte wie folgt in TrainController eingetragen werden:
Melder in TrainController eintragen - Allgemeiner Melder

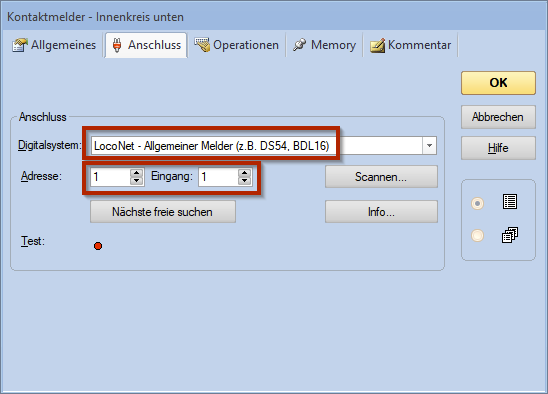

Um den Melder mit dem Digitalsystem LocoNet - Allgemeiner Melder (z. B. DS554, BDL16) korrekt in TrainController zu konfigurieren, muss der Melder im Block mit der Adresse 1 und Eingang 1 als Allgemeiner Melder konfiguriert werden:
Adressen der einzelnen Rückmelder auslesen – Beispiel Rückmelder 51
Als weiteres Beispiel soll jetzt laut Übersicht des Rückm. Monitors der Rückmelder 51 in TrainController eingefügt werden:
Berechnung der Adressen für TrainController
Da TrainController in diesem Fall 16er-Schritte für ein Rückmeldemodul erwartet, ergibt sich daraus folgende Rechnung:
| Rückmelde-Adresse |
Adresse in TrainController |
Eingang in TrainController |
| 1 |
1 |
1 |
| 2 |
1 |
2 |
| 3 |
1 |
3 |
| … |
1 |
… |
| 16 |
1 |
16 |
| 17 |
2 |
1 |
| 18 |
2 |
2 |
| 19 |
2 |
3 |
| … |
2 |
… |
| 32 |
2 |
16 |
| 33 |
3 |
1 |
| 34 |
3 |
2 |
| 35 |
3 |
3 |
| … |
3 |
… |
| 48 |
3 |
16 |
| 49 |
4 |
1 |
| 50 |
4 |
2 |
| 51 |
4 |
3 |
| … |
4 |
… |
| 64 |
4 |
16 |

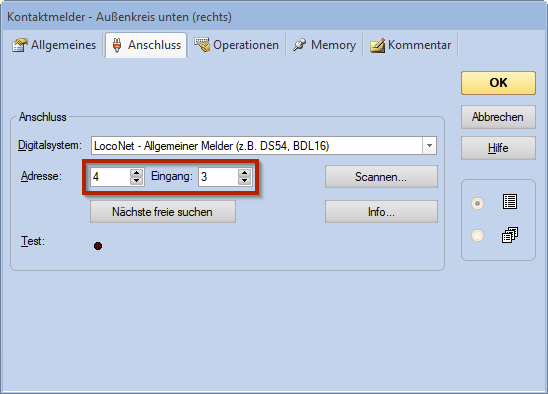

Somit hat der Rückmelder 51 die Adresse 4 und den Eingang 3 und sollte wie folgt in TrainController eingetragen werden:
