Rückmeldemodule in TrainController konfigurieren

Rückmeldemodule (oder auch Rückmeldedecoder) von YaMoRC können in TrainController als Allgemeiner Melder eingebunden werden. Dafür ist die korrekte Adressierung sehr wichtig!

Wie die Adressen des jeweiligen Rückmeldemoduls konfiguriert werden können, wird im folgenden Artikel erklärt:

Ein Allgemeiner Melder verfügt in TrainController in diesem Beispiel über 16 Eingänge, genauso wie ein YD6016-Rückmeldemodul von YaMoRC.

  • TrainController beginnt bei der Nummer 1 zu zählen an.
  • YaMoRC fängt mit der Nummer 0 zu zählen an.

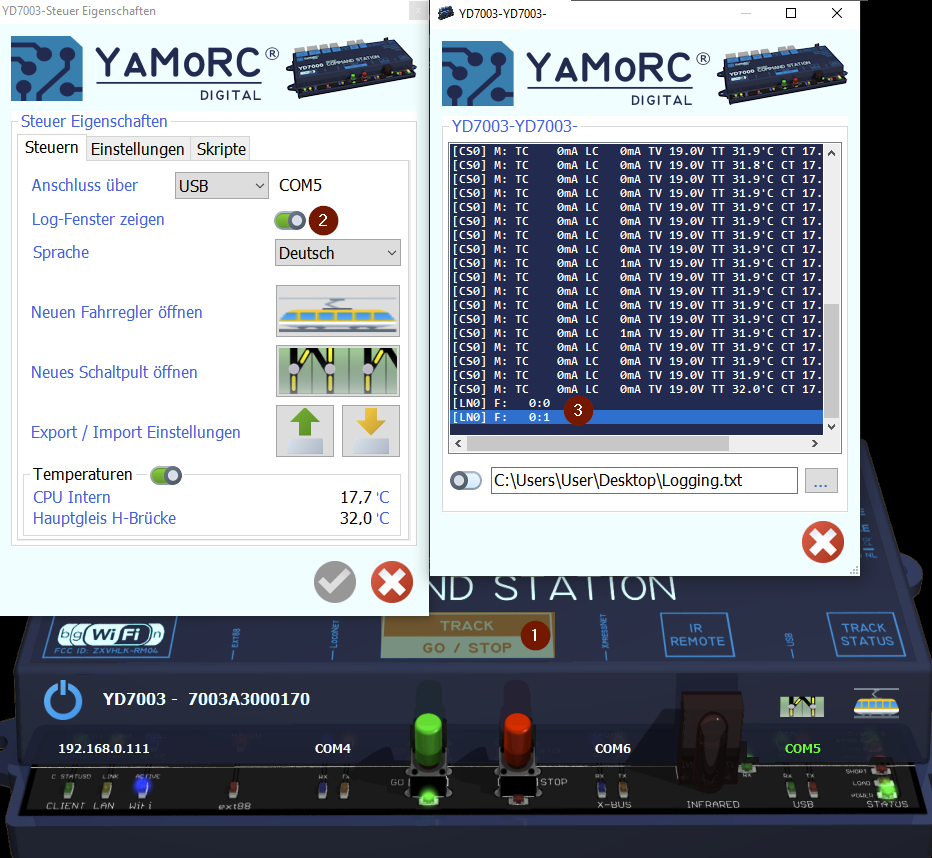

Im folgenden Beispiel wurde das Log-Fenster der YaMoRC-Zentrale geöffnet und eine Lok auf auf ein Gleis gestellt, das an einen Rückmelder mit der Adresse 1 und dem Eingang 0 angeschlossen ist.

  • 0:0 bedeutet, dass der Verbraucher (z. B. eine Lok oder Wagen mit Beleuchtung) vom Gleis entfernt worden ist.
  • 0:1 bedeutet, dass sich jetzt ein Verbraucher auf dem Gleis befindet.


Wie zuvor erwähnt, fängt YaMoRC bei 0 an zu zählen und TrainController bei 1.
Somit muss in TrainController der Melder im Block mit der Adresse 1 und Eingang 1 konfiguriert werden:


Sollten jetzt mehrere YD6016-Rückmeldemodule von YaMoRC verwendet werden, dann wird im Log-Fenster von der YaMoRC-Zentrale einfach immer weiter hochgezählt. Um diese Umrechnung einfacher verständlich zu machen, kann sich an folgende Tabelle orientiert werden:

Modul-Adresse
Melder
Log-Fenster
Adresse in TrainController
Eingang in TrainController

1

1
0:0

1

1
1
2
1:0
1
2
1
3
2:0
1
3
1 ...
...
1
...
1
16
15:0
1
16
2
1
16:0
2
1
2
2
17:0
2
2
2
3
18:0
2
3
2
...
...
2
...
2
16
31:0
2
16
3
1
32:0
3
1
3
2
33:0
3
2
3
3
34:0
3
3
3
...
...
3
...
3
16 47:0
3
16
