Rückmeldemodule in TrainController konfigurieren

Rückmeldemodule (oder auch Rückmeldedecoder) von YaMoRC können in TrainController als Allgemeiner Melder eingebunden werden. Dafür ist die korrekte Adressierung sehr wichtig!

Wie die Adressen des jeweiligen Rückmeldemoduls konfiguriert werden können, wird im folgenden Artikel erklärt:

Adressen der einzelnen Rückmelder auslesen – Beispiel Rückmelder 1

Ein Allgemeiner Melder verfügt in TrainController in diesem Beispiel über 16 Eingänge, genauso wie ein YD6016-Rückmeldemodul von YaMoRC.

Im folgenden Beispiel wurde der Rückm. Monitor der YaMoRC-Zentrale über den Menüpunkt LocoNet T (1) => Rück.-Monitor (2) geöffnet und eine Lok auf ein Gleis gestellt, das an einen Rückmelder mit der Adresse 1 und dem Eingang 1 angeschlossen ist.


Melder in TrainController eintragen

 - Einfache Adresse

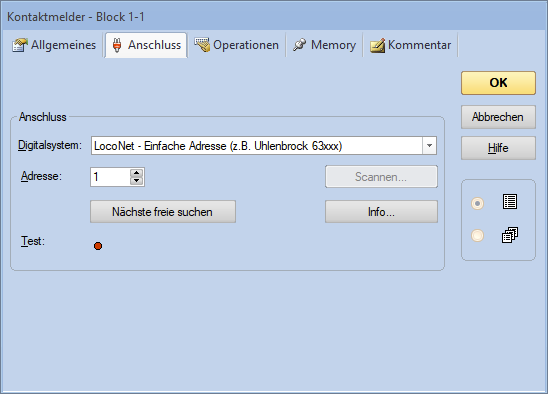

Um den Melder mit dem Digitalsystem LocoNet - Einfache Adresse (z. B. uhlenbrock 63xx) jetzt korrekt in TrainController zu konfigurieren, muss der Melder im Block mit der Adresse 1 und Eingang 1 als Einfache Adresse konfiguriert werden:


Adressen der einzelnen Rückmelder auslesen – Beispiel Rückmelder 51

Als weiteres Beispiel soll jetzt laut Übersicht des Rückm. Monitors der Rückmelder 51 in TrainController eingefügt werden:


Berechnung der Adressen für TrainController

Es ist keine umständliche Umrechnung nötig. Melder 51 entspricht somit auch der Adresse 51.

Rückmelde-Adresse
Adresse in TrainController
1
1
2
2
3
3

16
16
17
17
18
18
19
19

32
32
33
33
34
34
35
35

48
48
49
49
50
50
51
51

64
64

Somit hat der Rückmelder 51 die Adresse 4 und den Eingang 3 und sollte wie folgt in TrainController eingetragen werden:

Melder in TrainController eintragen - Allgemeiner Melder

Um den Melder mit dem Digitalsystem LocoNet - Allgemeiner Melder (z. B. DS554, BDL16) jetzt korrekt in TrainController zu konfigurieren, muss der Melder im Block mit der Adresse 1 und Eingang 1 als Allgemeiner Melder konfiguriert werden:


Adressen der einzelnen Rückmelder auslesen – Beispiel Rückmelder 51

Als weiteres Beispiel soll jetzt laut Übersicht des Rückm. Monitors der Rückmelder 51 in TrainController eingefügt werden:


Berechnung der Adressen für TrainController

Da TrainController in diesem Fall 16er-Schritte für ein Rückmeldemodul erwartet, ergibt sich daraus folgende Rechnung:

Rückmelde-Adresse
Adresse in TrainController
Eingang in TrainController
1
1
1
2
1
2
3
1
3

1

16
1
16
17
2
1
18
2

2

19
2
3

2

32
2
16
33
3
1
34
3
2
35
3
3

3

48
3
16
49
4
1
50
4
2
51
4
3

4

64
4
16

Somit hat der Rückmelder 51 die Adresse 4 und den Eingang 3 und sollte wie folgt in TrainController eingetragen werden:
