Auf dieser Seite werden Ihnen Informationen zum Anschluss und der Verkabelung Ihres YD6016LN-CS anhand von Beispielen gezeigt.

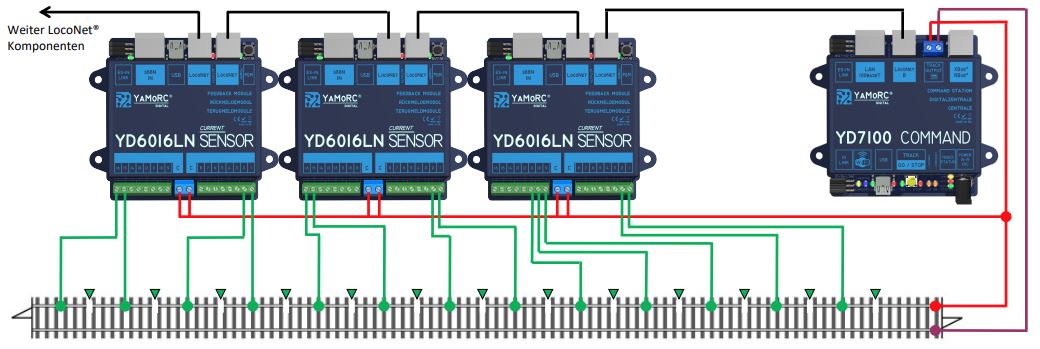

Anschlussbeispiel der Rückmelder am 2-Leiter Gleis und am LocoNet®
Der YD6016LN-CS wird über das LocoNet mit der DCC-Zentrale verbunden. Die Spannungsversorgung erfolgt über das LocoNet.
Jeder YD6016LN-CS belastet das LocoNet mit 20 mA.
Achtung!
Alle Anschlussarbeiten am YD6016LN-CS müssen immer im spannungslosen Zustand erfolgen. Spannungsversorgung vom Netz trennen und die Zentrale abschalten!

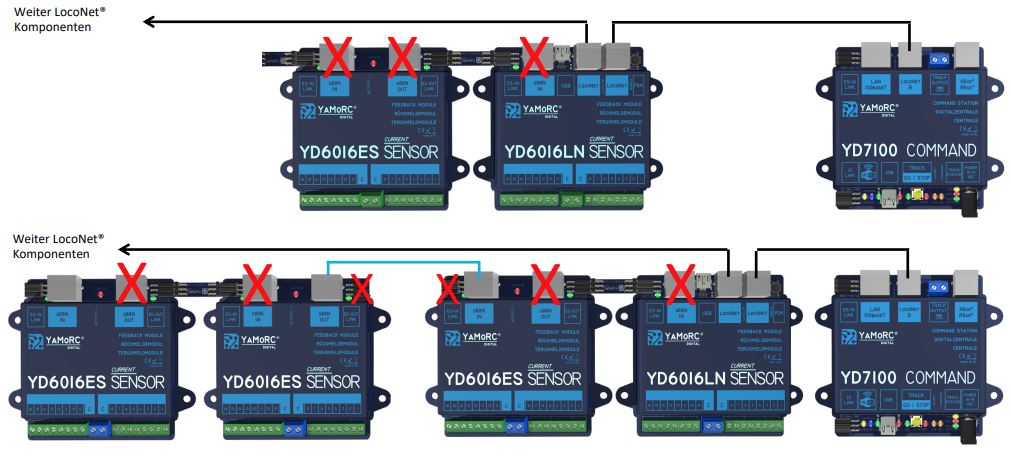

Anschlussbeispiel des YD6016LN-CS an der DCC-Zentrale über LocoNet® und Erweiterungsmöglichkeiten über "ES-IN-LINK" und "s88N"
Der YD6016LN-CS wird über das LocoNet mit der DCC-Zentrale verbunden. Die YD6016ES-xx Module werden über s88N oder ES-IN-LINK angeschlossen.
Die Spannungsversorgung des YD6016LN-CS und alles daran angeschlossenen Module erfolgt über das LocoNet.
Der YD6016LN-CS belastet das LocoNet mit 20 mA. Jeder YD6016ES-CS, der über ES-LINK oder s88N angeschlossen ist, belastet das LocoNet mit 10 mA.
Maximalausbau: 96 Rückmelder, bestehend aus 5 Rückmeldemodule mit je 16 Eingägnen im gesamten "ES-LINK"-Strang.
Achtung!
Alle Anschlussarbeiten am YD6016LN-CS müssen immer im spannungslosen Zustand erfolgen. Spannungsversorgung vom Netz trennen und die Zentrale abschalten!
