YD8116 - Signalbilder zuweisen

Allgemeines zum YD8116

Gemäß offizieller Dokumentation des YD8116 (Seite 8, Anschlussbeispiele) sollte das Signal im spannungslosen Zustand am YD8116 angeschlossen werden. Anschließend wird zur Konfiguration des YD8116 die Anwendung "YD9101" gestartet.

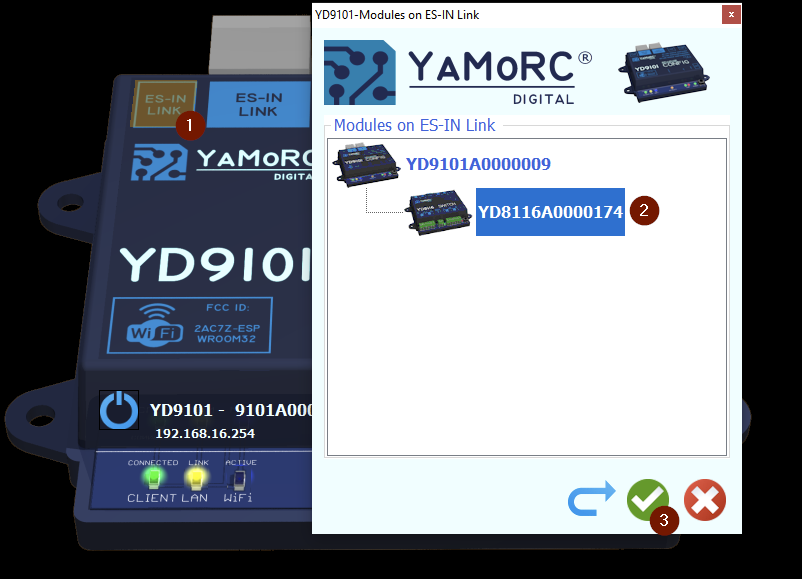

Über die YD9101-Anwendung, welche als Dreh- und Angelpunkt zur Konfiguration diverser YaMoRC-Module via ES-LINK verwendet werden kann, muss nun über den "ES-IN-LINK" (1) das darüber angeschlossene YD8116-Modul (2) ausgewählt und aktiviert (3) werden.

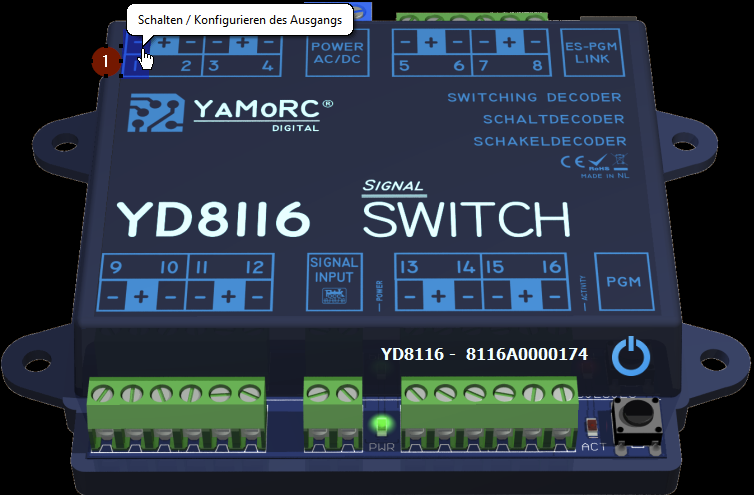

Ein Linksklick auf den ersten Anschluss (1) öffnet ein kleines Pop-up-Fenster zur Ansicht der aktuellen Konfiguration des Anschlusses OUT1.

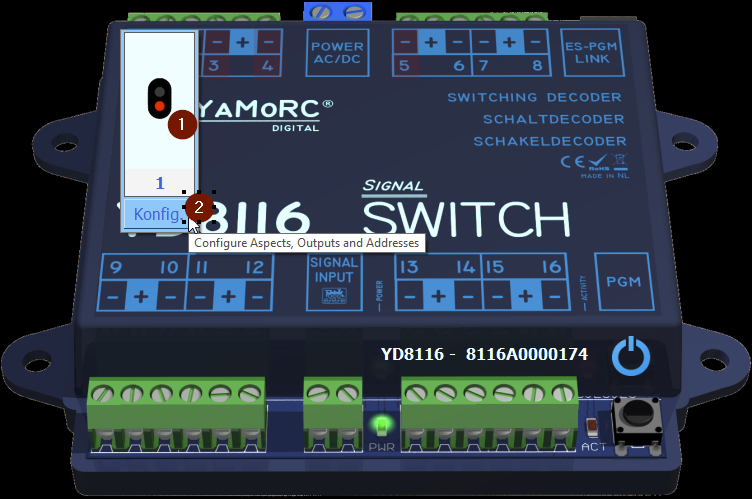

Mit einem Linksklick auf das im Pop-up-Fenster hinterlegte Signal (1) kann das aktuelle Signalbild (Aspekt) manuell geschaltet werden. Alle verfügbaren Signalbilder der aktuellen Konfiguration werden angezeigt.

Über den Punkt "Konfig" (2) kann das gewünschte Signal nun konfiguriert werden.



Konfiguration des Signals

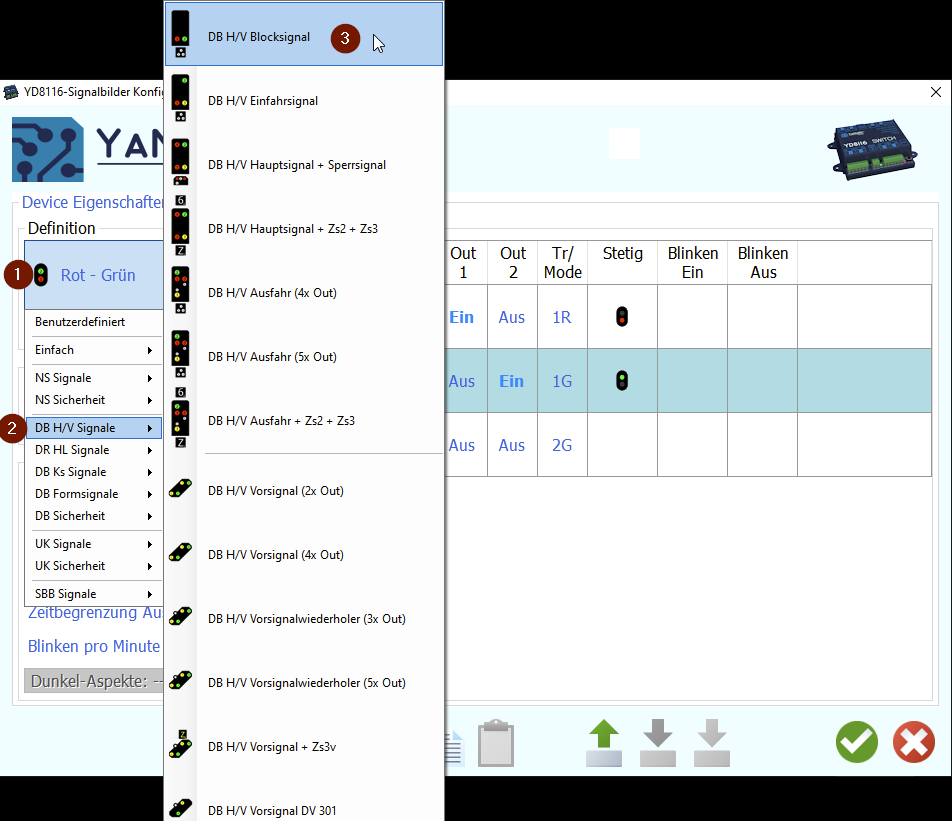

Ein Linksklick auf die Definition (1) oben links öffnet ein Menü für diverse vordefinierte Signale, kategorisiert nach Ländern/Staaten.

Wenn die Maus nun über die vor konfigurierten Signalsysteme bewegt wird (2), öffnet sich ein weiteres Menü zur Auswahl der jeweils dazugehörigen Signalbilder (3). Das gewünschte Signalbild muss jetzt nur noch mit einem Linksklick ausgewählt werden.

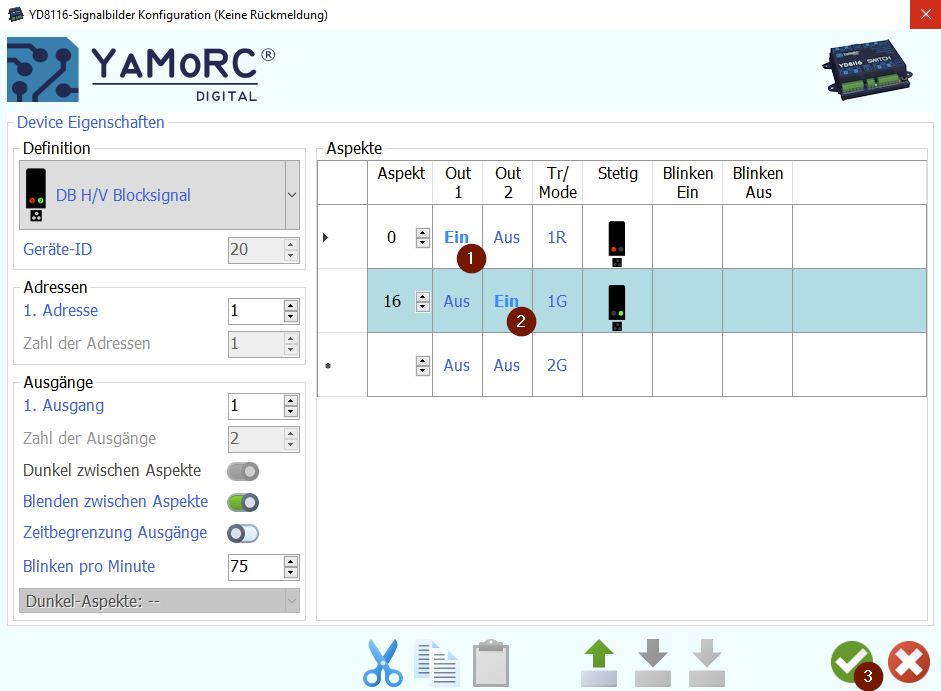

Beispiel #1: DB H/V Blocksignal



Anhand der jetzt einsehbaren Konfiguration kann man auch relativ gut erkennen, wo welche Kabel des Signals angeschlossen werden müssen. Im Beispiel eines einfachen Blocksignals müssen die Kabel also wie folgt angeschlossen werden:

Farbe

Anschluss

Rot (links)

Out1
Masse
Plus (+), ggf. zwischen Out1 und Out2

Grün

Out2


Anschließend muss die Konfiguration nur noch gespeichert (4) werden.

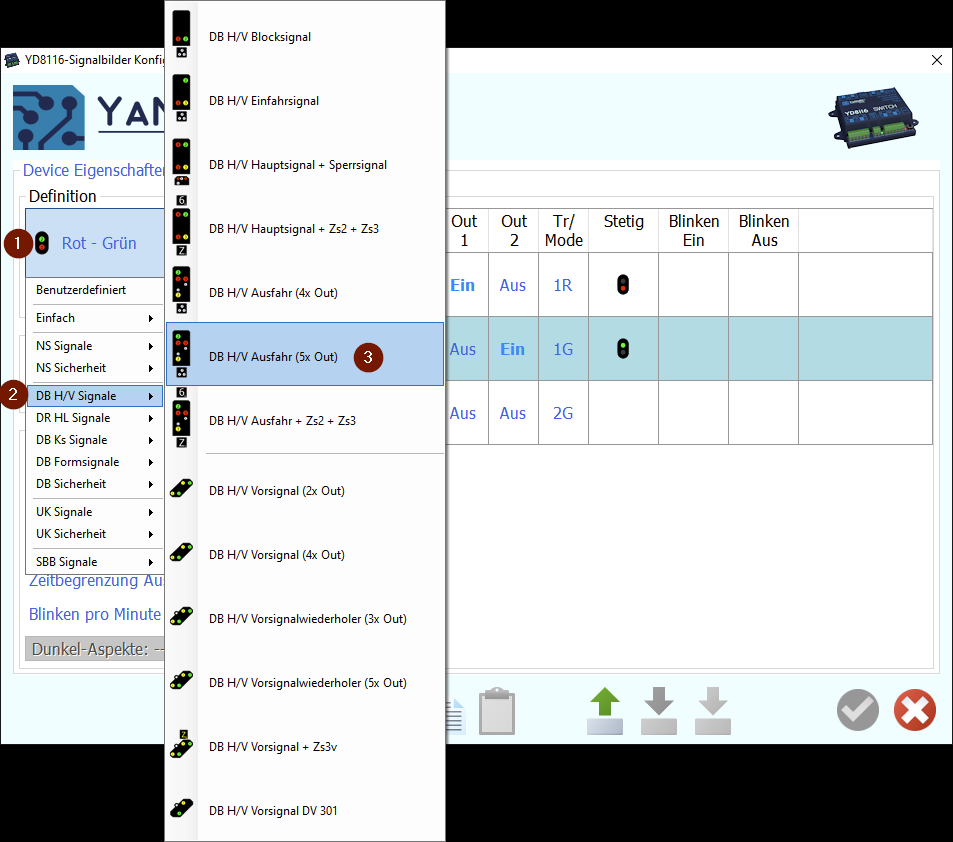

Beispiel #2: DB H/V Ausfahrtssignal (5x Out)

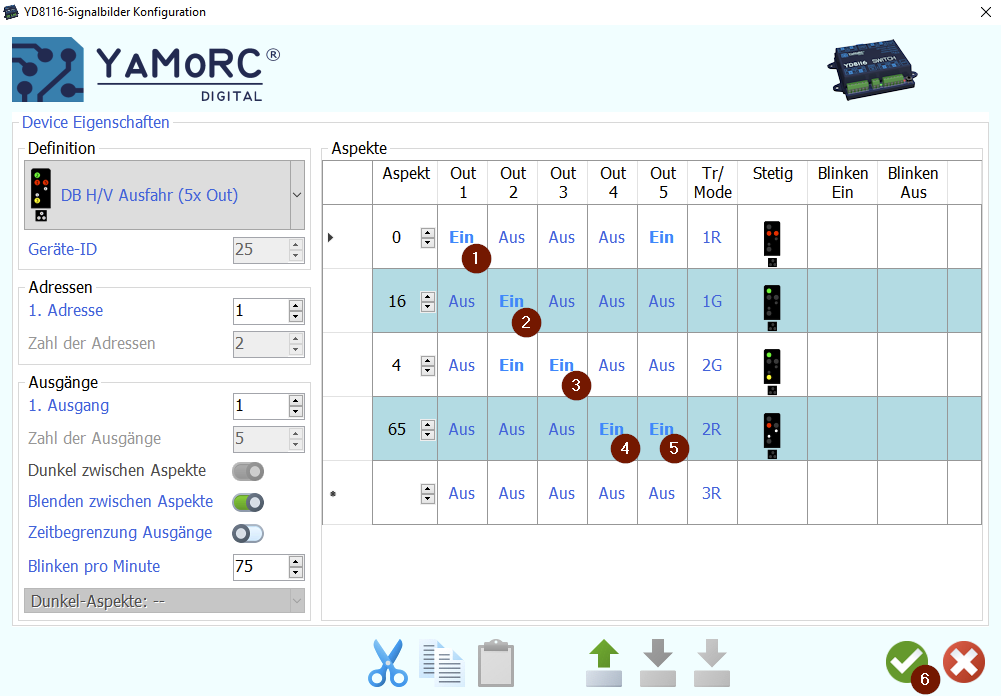

In diesem Beispiel wird nun das DB H/V Ausfahrtssignal mit 5 einzeln ansteuerbaren LEDs konfiguriert.



Auch in diesem Beispiel erkennt man anhand der jetzt einsehbaren Konfiguration wieder relativ gut, wo welche Kabel des Signals angeschlossen werden müssen. Im Beispiel des etwas anspruchsvollerem Ausfahrtssignals müssen die Kabel also wie folgt angeschlossen werden:

Farbe

Anschluss

Rot (links)

Out1
Masse
Plus (+), ggf. zwischen Out1 und Out2

Grün

Out2

Gelb

Out3

Weiß

Out4

Rot (rechts)

Out5


Zusätzlich kann man mit der Maus über das Signalbild fahren und dort Anschlussreihenfolge der LED am 8116 anzeigen lassen:

DB HV Ausfahrsignal + Zs1 small.png

Anschließend muss die Konfiguration nur noch gespeichert (4) werden.
