YD8116 - Signalsteuerung mit TrainController
Allgemeines
Signale, die am YD8116 angeschlossen werden, können relativ einfach über TrainController angesteuert werden.
Wie Signale mit dem YD8116 konfiguriert werden, wird auf der Seite YD8116 - Konfiguration für Signale erklärt.
Konfiguration in TrainController

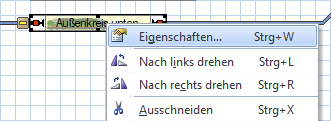

Um Signale in einem Block zu definieren, müssen zunächst dessen Eigenschaften geöffnet werden.
- Bearbeitungsmodus aktivieren
- Rechtsklick auf den Block
- Eigenschaften öffnen
- Rechtsklick auf den Block

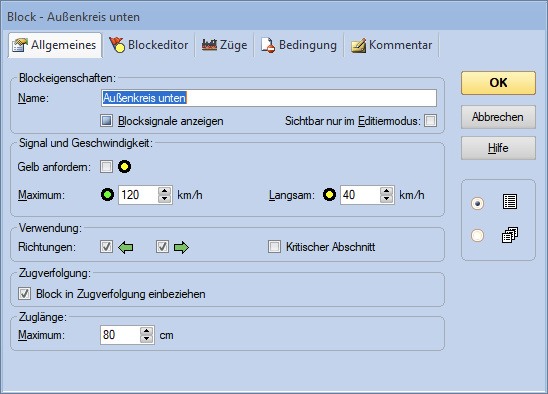

Damit öffnet sich das folgende Fenster:
Beispiel #1: Zweibegriffiges Blocksignal (Licht)

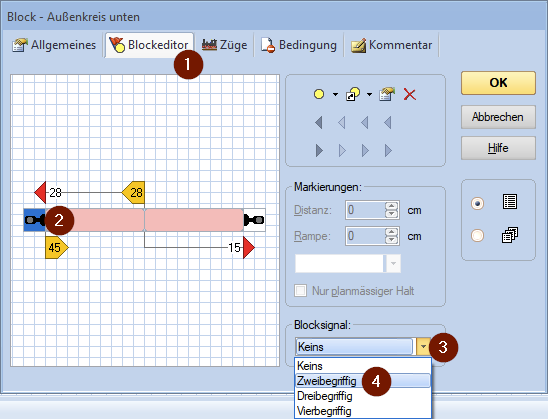

In dem zuvor geöffneten Fenster für die Blockeigenschaften muss nun der Blockeditor (1) geöffnet werden.
Es soll nun links vom Block (2) ein Signal eingebunden werden. Mit einem Linksklick auf das noch undefinierte Signal wird nun die Option für das Blocksignal (3) unten rechts aktiviert.
Für dieses Beispiel muss die Auswahl "Zweibegriffig" (4) ausgewählt werden.

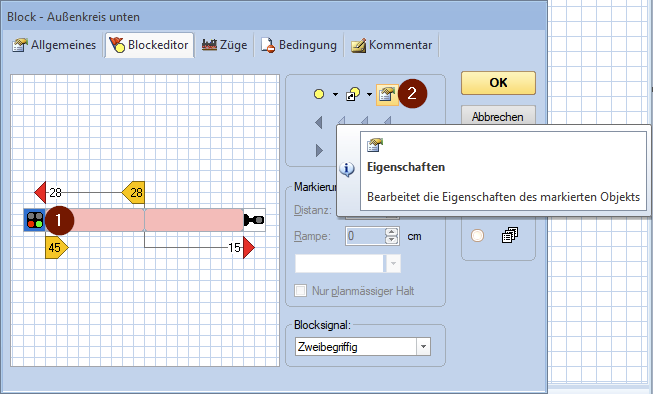

Danach das soeben angelegte Signal (1) mit einem Linksklick auswählen auf der Rechten Seite die Eigenschaften (2) des Signals öffnen.

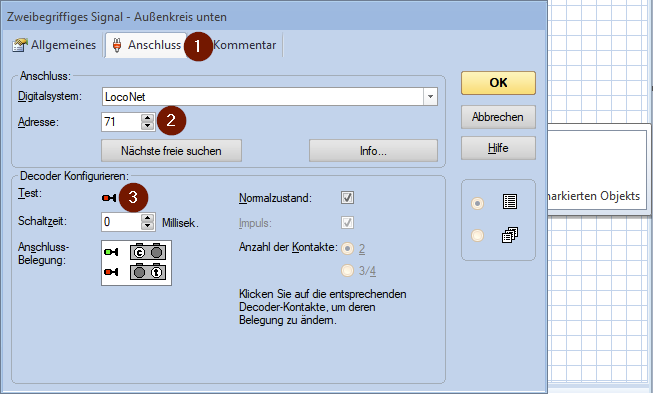

In den Eigenschaften des Signals muss nun zunächst der Reiter "Anschluss" (1) ausgewählt werden. Dort angekommen, wird nun das Digitalsystem und die Adresse des Signals (2) hinterlegt. Anschließend können die Signalbilder noch getestet (3) werden.
Bei Bedarf kann in TrainController auch die Anschlussbelegung geändert werden. Wenn der YD8116 und das Signal aber, wie auf der Seite YD8116 - Konfiguration für Signale erklärt, korrekt konfiguriert und angeschlossen sind, sollte eine Anpassung der Anschlussbelegung in TrainController nicht relevant sein.
Beispiel #2: Vierbegriffiges Ausfahrtssignal (Licht)

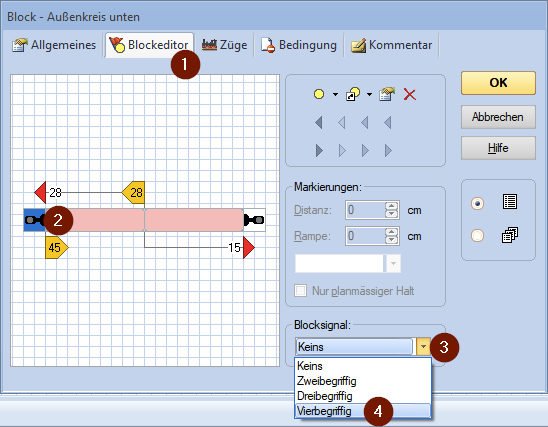

Wie schon im vorherigen Beispiel gezeigt, muss in den Blockeigenschaften der Blockeditor (1) geöffnet werden.
Es soll nun links vom Block (2) ein Signal eingebunden werden. Mit einem Linksklick auf das noch undefinierte Signal wird nun die Option für das Blocksignal (3) unten rechts aktiviert.
Für dieses Beispiel muss die Auswahl "Vierbegriffig" (4) ausgewählt werden.

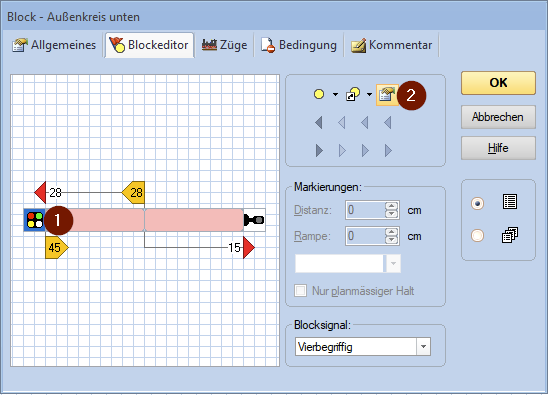

Danach das soeben angelegte Signal (1) mit einem Linksklick auswählen auf der Rechten Seite die Eigenschaften (2) des Signals öffnen.

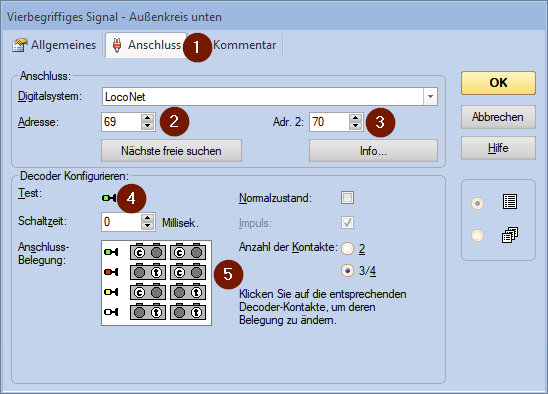

In den Eigenschaften des Signals muss nun zunächst der Reiter "Anschluss" (1) ausgewählt werden. Dort angekommen, wird nun das Digitalsystem und die Adressen des Signals (2 & 3) hinterlegt.
Hier gibt es ebenfalls einen Unterschied im Vergleich zum vorangegangenen Beispiel, denn pro Adresse können immer nur 2 Signalbilder geschaltet werden, also Zum Beispiel Rot & Grün und Langsamfahrt & Rangierfahrt. Das bedeutet also, dass bei einem vierbegriffigem Signal 2 Adressen benötigt werden. Der YD8116 konfiguriert die benötigten Adressen, abhängig vom jeweiligen Signalbild, automatisch fortlaufend mit.
Bei Bedarf können die Signalbilder noch getestet (4) werden.
Im Gegensatz zum vorherigen Beispiel wird es ggf. notwendig sein, die Anschlussbelegung (5) wie folgt zu ändern:
Vorher:

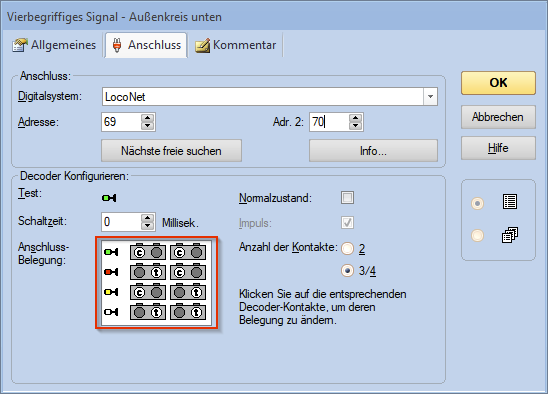

Nachher:
Bei Bedarf kann in TrainController auch die Anschlussbelegung geändert werden. Wenn der YD8116 und das Signal aber, wie auf der Seite YD8116 - Konfiguration für Signale erklärt, korrekt konfiguriert und angeschlossen sind, sollte eine Anpassung der Anschlussbelegung in TrainController nicht relevant sein.
Mehr als 4 Signalbilder konfigurieren
Falls Signale abgebildet werden sollen, die mehr als 4 Signalbilder bieten, kann im TrainController das "Erweiterte Zubehör" verwendet werden.
Wie dieses "Erweiterte Zubehör" richtig eingesetzt wird, wurde bereits auf der Website "TC-Wiki.de" erklärt:
